Шпалы

Шпалы

Шпалы (от голл. spalk — подпорка), опоры для рельсов в виде брусьев, укладываемых на балластный слой верхнего строения пути. Шпалы используются при строительстве, эксплуатации и ремонте пути железных дорог. Шпалы обеспечивают неизменность взаимного расположения рельсовых нитей, воспринимают давление от рельсов и передают его на балластный слой.
Деревянные шпалы пропитанные и переводной брус полностью соответствуют требованиям ГОСТ. Классификация шпал по типам: 1 тип - для главных путей; 2 тип - для станционных и подъездных путей.

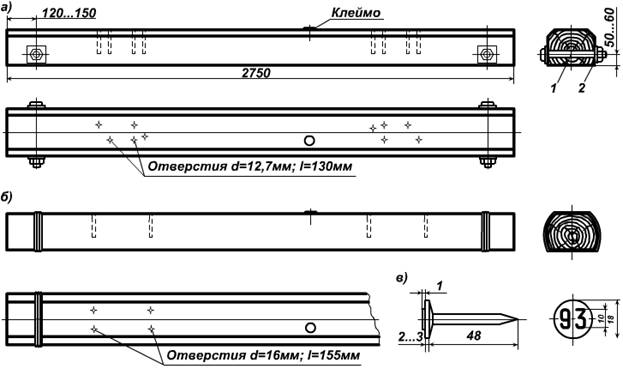

Наиболее распространенным видом рельсовых опор на железных дорогах мира являются деревянные шпалы. Их изготавливают из сосны, ели, пихты, лиственницы, кедра и березы. Деревянные шпалы должны соответствовать ГОСТ 78-89 "Шпалы деревянные для железных дорог колеи 1520 мм". В зависимости от назначения деревянные шпалы изготавливаются трех типов:
I-для главных путей 1-го и 2-го классов, а также для путей 3-го класса при грузонапряженности более 50 т км брутто/км в год или скоростях движения поездов более 100 км/ч
II-для главных путей 3-го и 4-го классов, подъездных путей с интенсивной работой, приемоотправочных и сортировочных путей на станциях
III-для путей 5-го класса (для малодеятельных подъездных путей промышленных предприятий).

По форме поперечного сечения деревянные шпалы подразделяются на три вида: обрезные (черт.1), полуобрезные (черт.2), необрезные (черт.3)

Подрельсовые опоры устраивают в виде шпал и брусьев (на стрелочных переводах и металлических мостах). Кроме того, на искусственных сооружениях применяют блочные основания безбалластного типа из железобетона (в виде плит - на мостах, малогабаритных рам - в тоннелях).

Количество шпал на на 1 км и порядок их расположения по длине рельсового звена (эпюра укладки) нормируется исходя из условий выравнивания давлений в балластном слое по его глубине, а также обеспечения необходимой сопротивляемости рельсошпальной решетки продольному и поперечному сдвигу.
Существует две основные стандартные эпюры укладки шпал , соответствующих 1840 шт./км (46 шпал на 25-метровом звене) в прямых и кривых радиусом более 1200 м. и 2000 шт./км (50 шпал на звене) в кривых радиусом 1200 м и менее (на скоростных линиях при скорости более 140 км/ч в кривых радиусом 2000 и менее).
На путях 5-го класса допускается эпюра шпал в прямых 1440 шт/км, а вкривых радиусом менее 650 м - 1600 шт./км (40 шпал на звене).
При всех эпюрах расстояния между осями стыковых шпал стандартные: 42 см при рельсах Р65, Р75 и 44 см при рельсах Р50.
Расстояния между осями остальных шпал на протяжении рельсового звена одинаковы и равны 54,6 см (эпюра 1840 шт./км) и 50,2 (2000 шт./км)
В процессе эксплуатации наибольшее допускаемое отклонение в расстояниях между осями шпал не должно превышать 8 см.

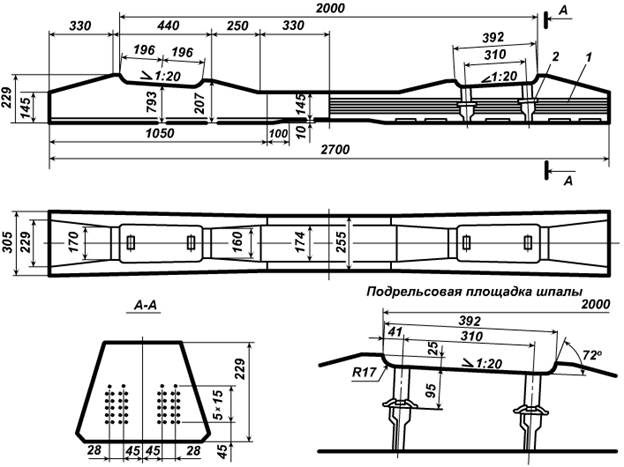

Шпалы железобетонные

Шпалы обеспечивают неизменность взаимного расположения рельсовых нитей, воспринимают давление от рельсов и передают его на балластный слой. В СССР шпалы изготовляют из железобетона (длиной 270 см), дерева главным образом хвойных пород, пропитанного антисептиками (275, 280 и 300 см), иногда (за рубежом) из металла. На 1 км железнодорожного пути укладывают 1600, 1840 или 2000 шпал.
