Рельсы

Рельсы

Назначение рельсов — создать поверхности с наименьшими сопротивлениями для качения колёс подвижного состава, непосредственно воспринимать и упруго передавать воздействие силы от колёс на опоры (шпалы, брусья) и направлять в движении колёса подвижного состава. На участках с автоблокировкой рельсовые нити служат проводниками сигнального тока, а на участках с электрической тягой — обратного тягового тока.

Тип современных рельсов обозначают буквой Р и числом, округленно равным массе 1 м рельса. Например, рельс, 1 м которого имеет массу 64,72 кг, обозначается Р65.

Схема профиля:

Обозначения в названиях рельса содержат:
Цифры - условный вес 1 погонного метра.
Буквы: «Р» -рельс, «РП»- магистральный, «Т»- термоупрочненный, «Н»- нетермоупрочненный , «РК»-контррельс, «ОР»-остряковый.
Марка Р65К- введена в последнем ГОСТ 51685-2000, - применяется для укладки в наружные  нити криволинейных  участков пути.
Используемая сталь – М76 или аналог.

Основным отличием профилей рельса Р75 от прежних является то, что размеры его стыковой пазухи и ширина подошвы - такие же, как у Р65. Это позволяет иметь одинаковые стыковые и промежуточные скрепления для рельсов обоих типов.

Основные сведения о стандартных рельсах приведены в таблилице, длина рельсов по действующему стандарту равна 25 м. На сети дорог завершен переход к рельсам длиной 25 м не только прокатом новых на заводе, но и сваркой старогодных рельсов по длине 25 м. Рельсы прежней стандартной длины 12,5 м используют только как уравнительные на бесстыковом пути, при укладке стрелочных переводов и как инвентарные при сборке путевой решётки с железобетонными шпалами с последующей заменой их бесстыковыми рельсовыми плетями. Для укладки на внутренней нити кривых изготовляют укороченные рельсы длиной 24,84 и 24,92 м при 25-метровых рельсах и 12,42 и 12,46 при 12,5-метровых, а для бесстыкового пути — еще и 12,38 м.

Вновь выпускаемые рельсы имеют круглые отверстия для болтов. Такая их форма выбрана по условиям увеличения прочности рельсов и упрощения технологии изготовления. Болтовые отверстия на концах рельсов просверливают перпендикулярно к вертикальной продольной плоскости рельсов; заусенцы и наплывы металла у болтовых отверстий и на торцах рельсов удаляют зачисткой. Предусмотрено снятие фаски глубиной 1...1,5 мм на кромках болтовых отверстий и по нижним кромкам головки рельсов.

Концы рельсов должны быть отфрезерованы перпендикулярно продольной оси рельса; перекос торцов не должен быть более 1,0 мм при измерении в любом направлении. Расстояние от торца рельса до первого отверстия у рельсов Р75 и Р65 равно 96 мм, между осями первого и второго отверстия — 220 мм и от оси второго до оси третьего — 130 мм; у рельсов Р50 эти расстояния составляют соответственно 66, 150 и 140 мм. Все эти расстояния имеют допуски +1 мм.

Маркировка новых рельсов. Все новые рельсы маркируются на заводах, что обеспечивает контроль за качеством рельсов при их изготовлении и эксплуатации.

Заводская маркировка рельсов делается постоянной (клеймение) и временной (красками).

На одной стороне, на средней линии шейки вдоль каждого рельса выкатываются выпуклые (не менее 1 мм) с плавным переходом к поверхности шейки цифры и буквы высотой от 30 до 40 мм в следующем порядке:
обозначение предприятия-изготовителя (начальная буква названия завода: А — завод «Азовсталь», Д — Днепродзержинский комбинат, К — Кузнецкий металлургический комбинат, Т — Нижнетагильский металлургический комбинат);
месяца — римскими цифрами и две последние цифры — года изготовления рельсов;
типа рельсов;
обозначение головного конца стрелкой.

На шейке вдоль оси каждого рельса (на той же стороне, где вы катаны выпуклые знаки) наносятся в горячем состоянии номер планки в 2—б местах по длине рельса на расстоянии не менее 1,0 м от его концов (номер плавки рельсов 1 группы должен начинаться с буквы П); обозначение порядкового номера рельса.

Клейма, наносимые на шейку горячего рельса, должны быть вы сотой 12 мм и углублены в тело на 0,8...1,5 мм. Расстояние между знаками должно быть 20...40 мм.

По окончании отделки рельсов на один торец рельса клеймением наносят:
на торце головки инспекторские клейма — для рельсов I сорта один керн, один знак «Ключ и молоток», один знак «Серп и молот»;
для рельсов II сорта два керна, два знака «Ключ и молоток»;
на торце в нижней четверти шейки рельса — знак о закалке рельса К (если закалены только концы рельса) или З (если рельс закален по всей длине);
на торце выше знака о закалке на шейке наносятся знаки головных и донных рельсов — I (рельс прокатан из головной части слитка) или Х (рельс прокатан из донной части слитка);
на торец подошвы рельса — номер плавки, повторяя номер плавки, указанный на шейке вдоль рельса.

Для указания особенностей каждого рельса делают дополнительную маркировку рельсов красками.

На принятые рельсы 1 сорта наносится маркировка обводкой приёмочных клейм по контуру головки несмываемой краской: голубого цвета у рельсов группы 1; белого цвета у рельсов группы II.

Рельсы I класса обозначаются в верхней четверти рельса поперечной полосой фисташкового цвета, II класса — поперечной желтой полосой.

На рельсах дополнительно указывается закалка. Вдоль «сырого» рельса на головке на расстоянии около 0,5 м от торца наносится полоса шириной около 20 мм голубого (рельсы I группы) или белого (рельсы II группы) цвета.

Закалённый рельс обозначается вдоль рельса на расстоянии около 1 м от торца на шейке поперечной полосой шириной около 20 мм фисташкового цвета, а также вдавленным кольцом диаметром 15.. .20 мм на шейке с обозначением номера плавки.

Рельсы I сорта в торце имеют закрашенную половину шейки и нижнюю часть подошвы красным («сырой» рельс) или зеленым («закаленный» рельс).

На обоих торцах головки рельсов, не соответствующих требованиям стандарта, выбивается по три керна, а торцы их закрашиваются тёмно- синей несмываемой краской.

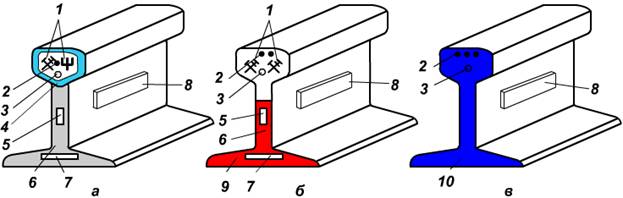

Примерная маркировка новых рельсов:

а — рельс типа Р65 изготовленный заводом "Азовсталь" в марте 1979 г. 1 сорта II группы, с закаленными концами, "твердая" плавка А-293;

б — рельс типа Р75 изготовленный Кузнецким металлургическим комбинатом в январе 1981 г., плавка П 356, 1 сорта 1 группы, закаленный по всей длине, по качеству закаливания 1 класса;

в — рельс типа Р50 изготовленный на Нижнетагильском металлургическом комбинате в феврале 1982 г., плавка ПЯ751, 1 сорта 1 группы, закаленный по всей длине, по качеству закалки 2 класса, укороченная на 80 мм для рельса 12,5 м и на 160 мм для 25 м. Стрелкой обозначенный головной конец.

Маркировка снимаемых с пути старогодных рельсов делается светлой краской на шейке рельса, обращенной внутрь колеи, на расстоянии около 1 м от левого стыка или торца (при нахождении человека внутри колеи лицом к маркируемому рельсу). Зимой может производиться временная маркировка мелом с последующим её возобновлением масляной краской. Маркировка состоит из знаков, определяющих группу годности рельсов. Рельсы I группы отмечаются одной вертикальной линией, группы II двумя линиями, III группы – тремя линиями, группы IV – тремя косыми крестами. На рельсах, подлежащих ремонту перед повторной укладкой в путь, дополнительно ставится знак тире и буква Р.

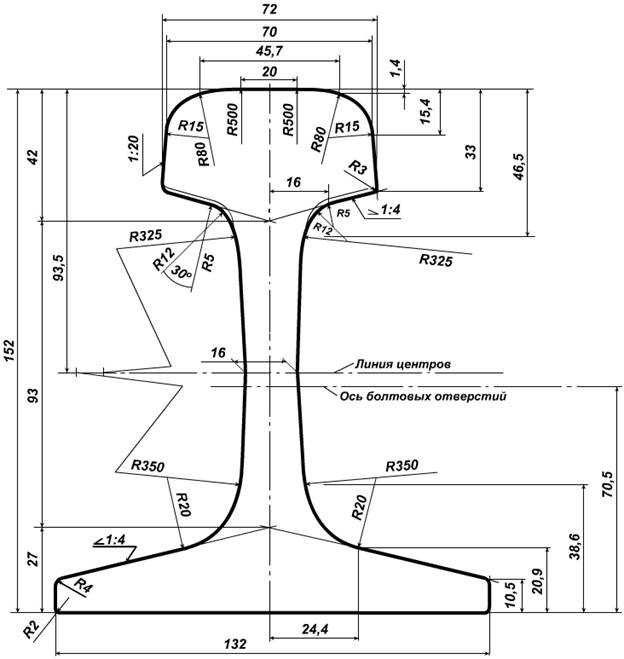

Рельс Р50, РП 50

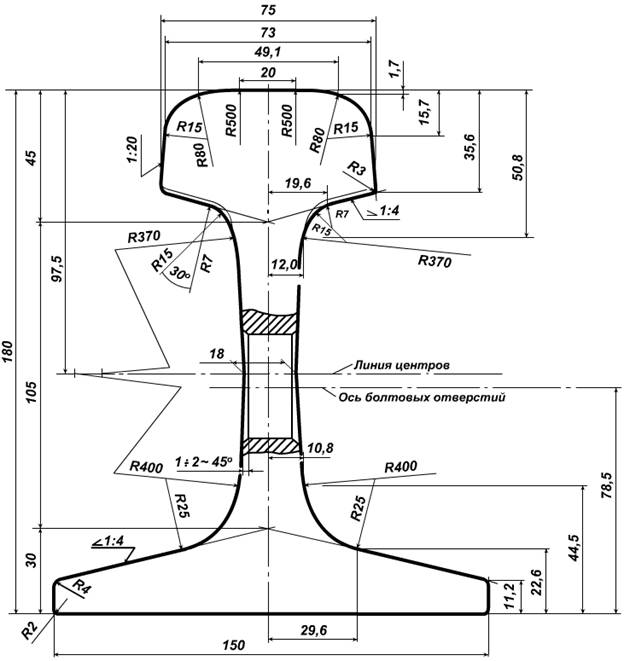

Рельс Р65, РП 65

Рельс Р75, РП 75

Рельсы железнодорожные

Рельсы остряковые

Рельсы, демонтированные с путей МПС, специальных путей, прошедшие проверку на   повторную укладку в путь, обозначаются старогодними.
Старогодние рельсы, согласно  классификатора МПС (ТУ № ЦПТ-80/350), разделены на 3 группы, в т.ч. по величине вертикального износа  головной части (в мм):

Применимо к подкрановым путям, следует обратить внимание на положение
СП 12-103-2002, в котором прописывается: «Железнодорожные и крановые рельсы подлежат выбраковке, если вертикальный или приведенный (вертикальный плюс половина горизонтального) износ головки рельса составляет более 15% соответствующего размера неизношенного рельса»; где приводится таблица:

Износ рельсов представляет собой уменьшение первоначальных геометрических размеров головки рельса в результате пластических деформаций и абразивного истирания под действием колес крана.
