Подкладки

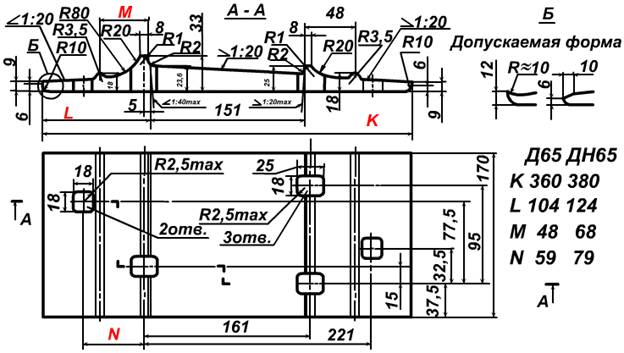

Подкладка Д65
1. Длина - 360 мм
2. Ширина - 170 мм
3. Отверстий - 5
4. Вес одной шт. - 7.66 кг
5. Количество в 1 тонне - 130 шт
6. Тонн на 1 км - 3728.4
7. 60-65 тонн занимают примерно 1/4 жд полувагона
Подкладка ДН65
1. Длина - 380 мм
2. Ширина - 170 мм
3. Отверстий - 5
4. Вес одной шт. - 7.83 кг
5. Количество в 1 тонне - 127 шт
6. Тонн на 1 км - 3977.64
7. 60-65 тонн занимают примерно 1/4 жд полувагона

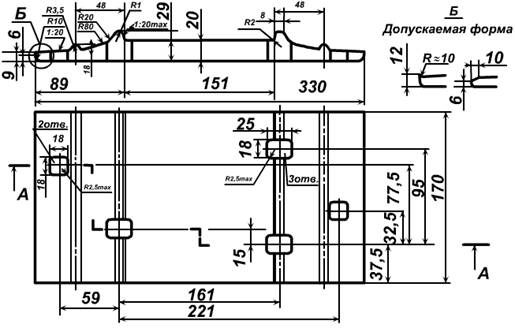

Подкладка СД65
1. Длина - 330 мм
2. Ширина - 170 мм
3. Отверстий - 5
4. Вес одной шт. - 7,22 кг
5. Количество в 1 тонне - 139 шт
6. Тонн на 1 км -
7. 60-65 тонн занимают примерно 1/4 жд полувагона

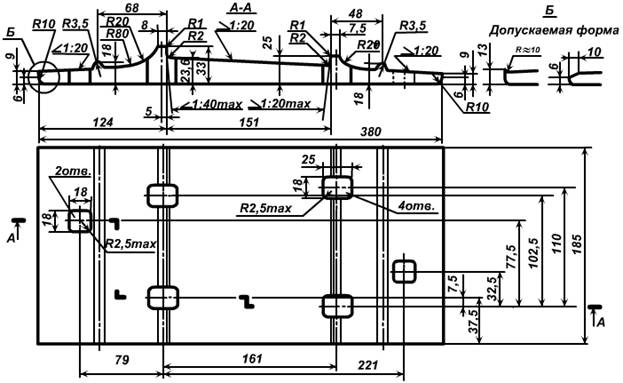

Подкладка ДН6-65
1. Длина - 380 мм
2. Ширина - 185 мм
3. Отверстий - 6
4. Вес одной шт. - 8.44 кг
5. Количество в 1 тонне - 118 шт
6. Тонн на 1 км - 3728.8
7. 60-65 тонн занимают примерно 1/4 жд полувагона

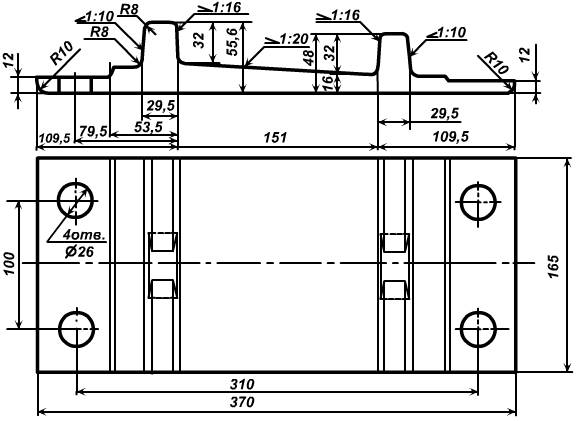

Подкладка КД65
1. Длина - 370 мм
2. Ширина - 165 мм
3. Отверстий - 4
4. Вес одной шт. - 9.6 кг
5. Количество в 1 тонне - 104 шт
6. Тонн на 1 км - 3737.76
7. 60-65 тонн занимают примерно 1/4 жд полувагона

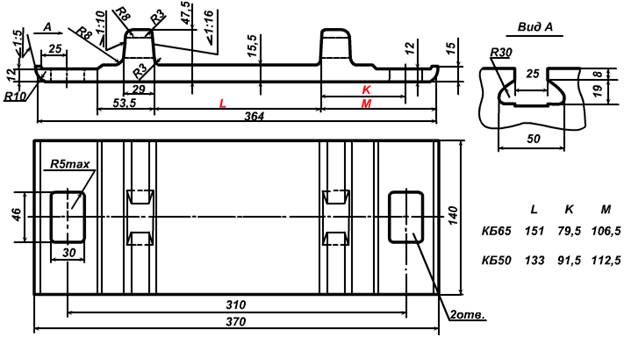

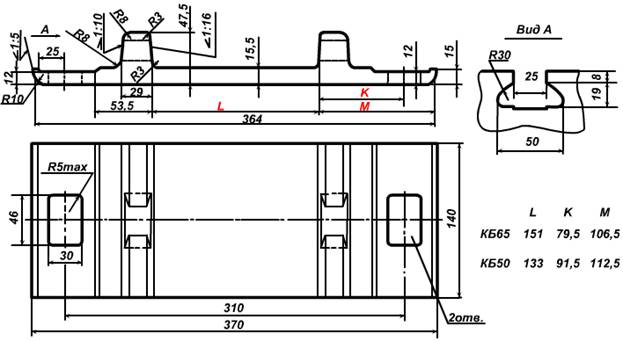

Подкладка КБ65
1. Длина - 370 мм
2. Ширина - 140 мм
3. Отверстий - 2
4. Вес одной шт. - 7,0 кг
5. Количество в 1 тонне - 143 шт
6. Тонн на 1 км - 3683.68
7. 60-65 тонн занимают примерно 1/4 жд полувагона
Подкладка КБ50
1. Длина - 370 мм
2. Ширина - 140 мм
3. Отверстий - 2
4. Вес одной шт. - 6.95 кг
5. Количество в 1 тонне - 143 шт
6. Тонн на 1 км - 3720.86
7. 60-65 тонн занимают примерно 1/4 жд полувагона

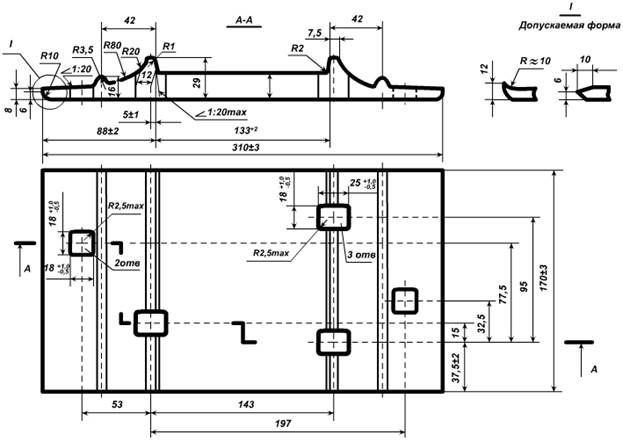

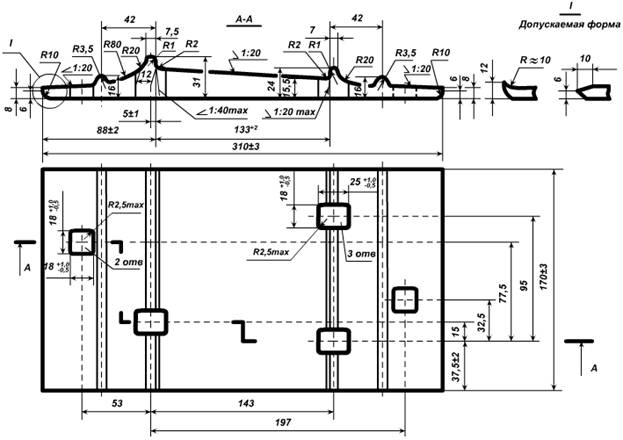

Подкладка Д50
1. Длина - 310 мм
2. Ширина - 170 мм
3. Отверстий - 5
4. Вес одной шт. - 6.2 кг
5. Количество в 1 тонне - 161 шт
6. Тонн на 1 км - 3737.132
7. 60-65 тонн занимают примерно 1/4 жд полувагона
Подкладка СД50
1. Длина - 310 мм
2. Ширина - 170 мм
3. Отверстий - 5
4. Вес одной шт. - 6.5 кг
5. Количество в 1 тонне - 154 шт
6. Тонн на 1 км - 3737.132
7. 60-65 тонн занимают примерно 1/4 жд полувагона

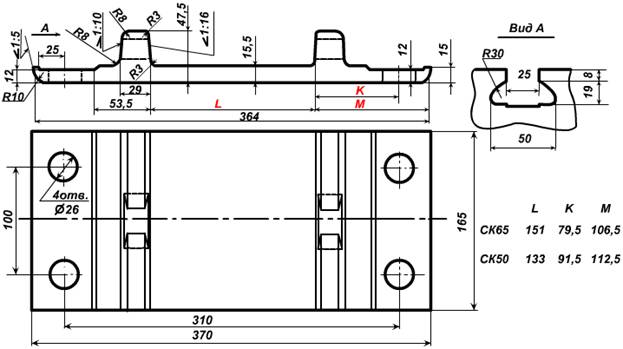

Подкладка СК50,
Подкладка СК65
1. Длина - 370 мм
2. Ширина - 165 мм
3. Отверстий - 4
4. Вес одной шт. - 8.4 кг
5. Количество в 1 тонне - 119 шт
6. Тонн на 1 км -
7. 60-65 тонн занимают примерно 1/4 жд полувагона

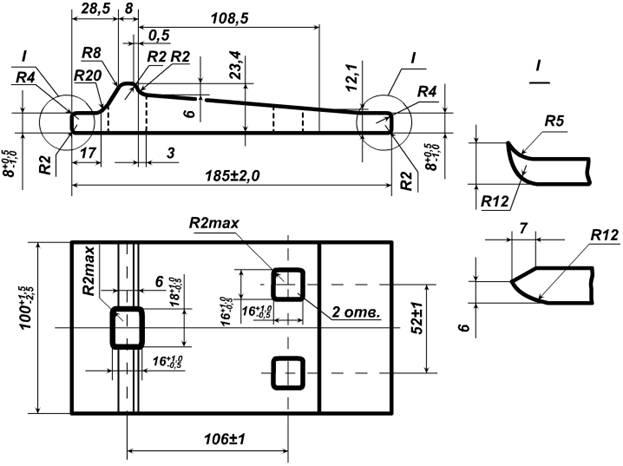

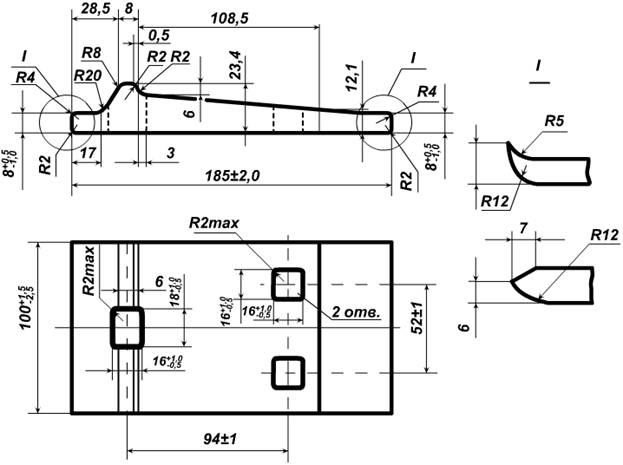

Подкладка Р18
1. Длина - 185 мм
2. Ширина - 100 мм
3. Отверстий - 3
4. Вес одной шт. - 1.855 кг
5. Количество в 1 тонне - 540 шт
6. Тонн на 1 км -
7. 60-65 тонн занимают примерно 1/4 жд полувагона
Подкладка Р24
1. Длина - 185 мм
2. Ширина - 100 мм
3. Отверстий - 3
4. Вес одной шт. - 1.86 кг
5. Количество в 1 тонне - 538 шт
6. Тонн на 1 км -
7. 60-65 тонн занимают примерно 1/4 жд полувагона

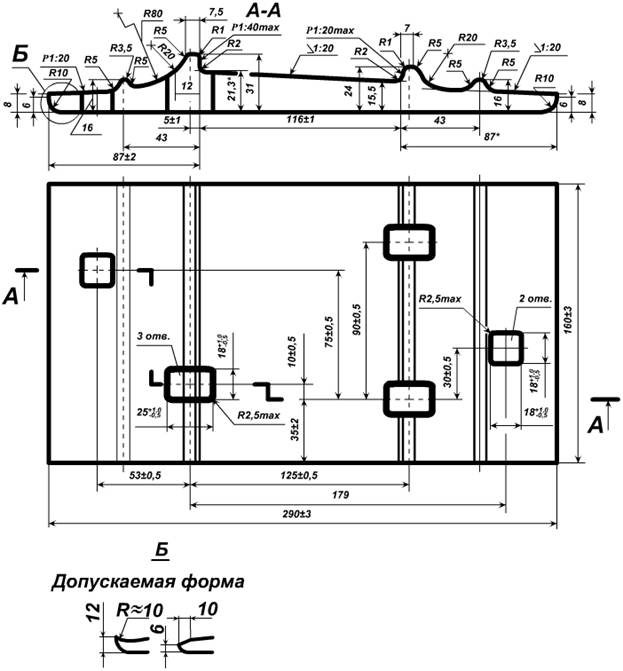

Подкладка Д43
1. Длина - 290 мм
2. Ширина - 160 мм
3. Отверстий - 5
4. Вес одной шт. - 5.26 кг
5. Количество в 1 тонне - 190 шт
6. Тонн на 1 км -
7. 60-65 тонн занимают примерно 1/4 жд полувагона
Наименование материала верхнего строения пути |
Назначение |
ГОСТ, ОСТ, ТУ |
Подкладки для костыльного скрепления: |
Д65 |
Входят в комплект узла костыльного скрепления рельсов типа Р75 и Р65 |
ГОСТ 8194-75 |
ДН65 |
Входят в комплект узла костыльного скрепления рельсов типа Р75 и Р65 |
ГОСТ 8194-75 |
ДН6-65 |
Входят в комплект узла костыльного скрепления в кривых участках пути для рельсов типаР75 и Р65 |
ОП 289 |
Д50 |
Входят в комплект узла костыльного скрепления для рельсов типа Р50 |
ГОСТ 12135-75 |
Д43 |
Входят в комплект узла костыльного скрепления для рельсов типа Р43 |
ГОСТ 7056-77 |
Подкладки для раздельного скрепления на железобетонных шпалах: |
КБ65 |
Входят в комплект узла раздельного промежуточного скрепления КБ65 на железобетонных шпалах для рельсов типа Р75 и Р65 |
ГОСТ 16279-78 |
КБ50 |
Входят в комплект узла раздельного промежуточного скрепления КБ50 на железобетонных шпалах для рельсов типа Р50 |
ГОСТ 16279-78 |
Подкладки для раздельного скрепления на деревянных шпалах: |
КД65 |
Входят в комплект узла раздельного промежуточного скрепления КД65 на деревянных шпалах с рельсами типов Р75 и Р65 |
ГОСТ 16277-84 |
Подкладки для изолирующих стыков на деревянных шпалах: |
ПИ-65, ПИ-50, ПИ-43 |
Входят в комплект узла изолирующих стыков рельсов типа Р65, Р50, Р43 на деревянных шпалах |
|
