Накладки

Накладки

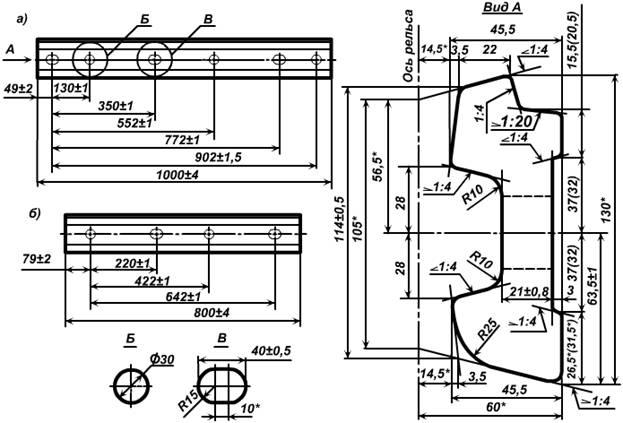

Накладка 1НР-65 (1Р65)
(6 отверстий)

1. Вес одной шт. - 29,5 кг
2. Количество в 1 тонне - 34 шт
3. Тонн на 1 км - 4,72 тонн
4. 60-65 тонн занимают примерно 1/4 жд полувагона

Накладка 2НР-65 (2Р65)
(4 отверстия)

1. Вес одной шт. - 23,78 кг
2. Количество в 1 тонне - 42 шт
3. Тонн на 1 км - 3,81 тонн
4. 60-65 тонн занимают примерно 1/4 жд полувагона

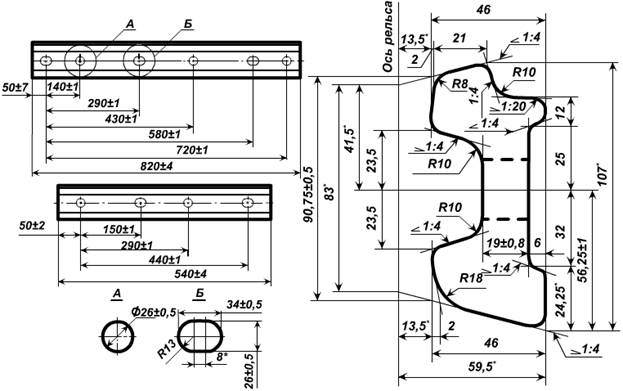

Накладка 1Р50
(6 отверстий)

1. Вес одной шт. - 18,77 кг
2. Количество в 1 тонне - 53 шт
3. Тонн на 1 км - 3 тонн
4. 60-65 тонн занимают примерно 1/4 жд полувагона

Накладка 2Р50
(4 отверстия)

1. Вес одной шт. - 12,36 кг
2. Количество в 1 тонне - 81 шт
3. Тонн на 1 км - 1,98 тонн
4. 60-65 тонн занимают примерно 1/4 жд полувагона

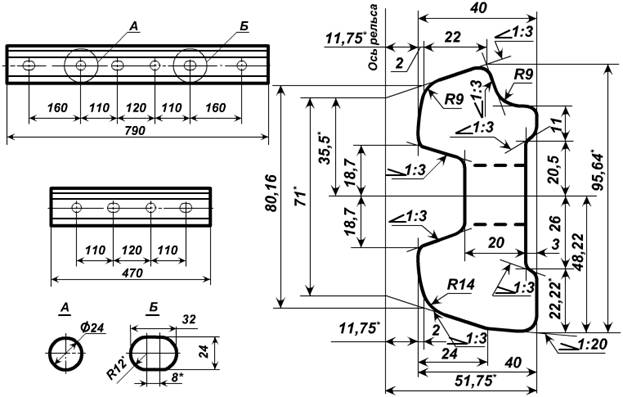

Накладка 1Р43
(6 отверстий)

1. Вес одной шт. - 16,01 кг
2. Количество в 1 тонне - 62 шт
3. 60-65 тонн занимают примерно 1/4 жд полувагона

Накладка 2Р43
(4 отверстия)

1. Вес одной шт. - 9,49 кг
2. Количество в 1 тонне - 105 шт
3. 60-65 тонн занимают примерно 1/4 жд полувагона

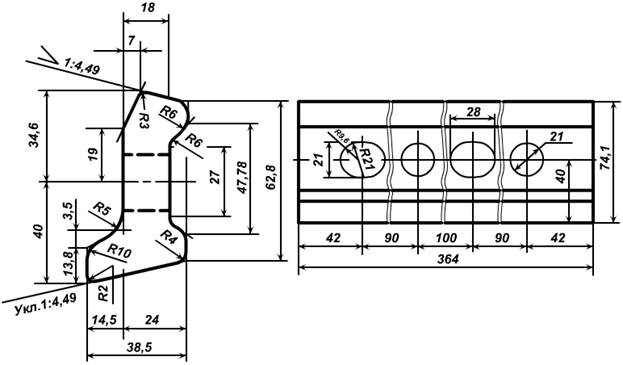

Накладка Р18

1. Вес одной шт. - 3,06 кг
2. Количество в 1 тонне - 327 шт
3. 60-65 тонн занимают примерно 1/4 жд полувагона

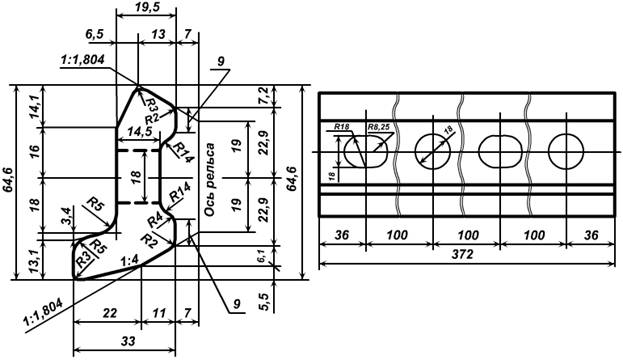

Накладка Р24

1. Вес одной шт. - 4,22 кг
2. Количество в 1 тонне - 237 шт
3. Тонн на 1 км - неизвестно
4. 60-65 тонн занимают примерно 1/4 жд полувагона

Накладки применяются для стыкового скрепления рельс между собой с помощью стыковых болтов.
Стык рельсов монтируют между шпалами на весу. Расстояние между осями стыковых шпал на рельсы Р65-420мм, на Р50-440мм
Марки накладок соответствуют маркам рельс, для которых они предназначены.
Рельсы скрепляются накладками через болтовое крепление. Ниже в таблице приведены марки рельс, и какие к ним предназначены накладки и болты.

Примечание:

Накладки 2Р65 имеют 4 отверстия, 1Р65 имеют 6 отверстий
Все остальные накладки 6-ти дырные.
На стыке рельс накладки ставятся с двух сторон и крепятся 6-ю болтами (4-мя болтами), т.е на один стык рельс приходится 2 накладки и 6 стыковых болтов в сборе.
Накладки бывают и переходного вида. С рельс Р75 на Р65 и с Р65 на Р50,соотвественно наоборот. В один комплект входят левая и правая накладка.
